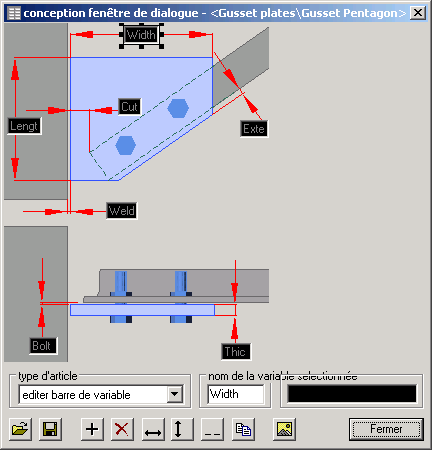

Conception de boîte de dialogue
Avec cette commande vous pouvez créer une fenêtre de dialogue ou l’éditer. Chaque fenêtre de dialogue est visible comme une étiquette dans Éditer macro si la fenêtre de dialogue a été choisie dans un module.
D'abord on doit créer un fichier bitmap (fichier avec l'extension .bmp).
Avec ce bouton
vous pouvez charger une bitmap.
Avec ces boutons vous ouvrez ou sauvegardez la fenêtre complète de dialogue sous un certain nom.
Employez ces boutons pour ajouter ou supprimer une dimension .
Employez ces boutons pour changer la taille des dimensions choisies.
Quand vous choisissez une dimension, alors vous voyez des carrés noirs qui l’entourent. Avec ces carrés noirs vous pouvez changer la taille de la dimension. Vous pouvez aussi la déplacer .
En outre les propriétés de la dimension sont maintenant actives en dessous.
Définissez un type (une dimension ordinaire, un nombre de boulons, un profil par sa section ?).
Donnez dans la deuxième propriété le nom pour la dimension ou le nom du modèle boulons d'un groupe de profils.
