Gestion des dessins 2D
Commande : S3d_Sheets

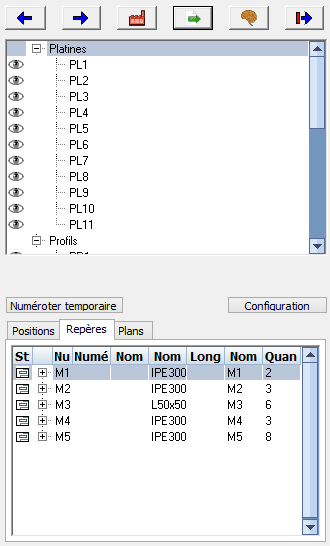

La commande Gestion des dessins
se ouvre une boîte de dialogue qui peut toujours rester ouvert et peut également être fixé au bord de l'écran.
Deux listes
La liste en haut de cette boîte de dialogue contient tous les dessins 2D que vous avez déjà créés, ainsi que toutes les listes des pièces disponibles.
La liste en bas reflète tous les éléments 3D dans le dessin. Chaque profil ou plaque est visible sur cette liste en fonction de sa position ou numéro de repère.
Clic droit
En un clic droit sur un dessin 2D, vous pouvez effectuer une série d'actions sur le dessin.
En un clic droit sur une numéro de position / repère ou caméra, vous pouvez effectuer une action sur l'élément 3D.
Cette boîte de dialogue permet les actions générales suivantes
La moitié supérieure du boîte :
- Générer tous les dessins d'atelier 2D.
- Générer tous les fichiers Dxf.
- Générer tous les fichiers Dstv.
- Générer toutes les listes des pièces.
- Créer de nouveaux vues de façade / ancrage.
- Diaporama de tous les dessins 2D.
- Imprimer tous les dessins 2D.
- Exporter tous les dessins 2D.
- Apprendre de tous les dessins 2D
.
Avec la moitié inférieure du boîte :
- Configuration. Pour les paramètres du tous les listes des pièces, dessins de position, dessins de repère et les vues général.
- Numéroter temporaire. Attribuer des numéros de position et numéros de repère temporaire à tous les éléments 3D.
- Voir tous les numéros de position, numéros de repère et les caméras qui existent dans le dessin 3D.
- Génération de dessin 2D pièce par pièce.
