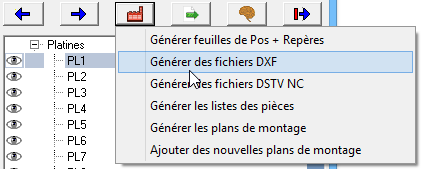

Cette fonction peut être activée en appuyant sur le bouton  dans la gestion des dessins .



Parabuild fait les fichiers DXF seulement pour les platines. Ces fichiers DXF sont également utilisés pour les machines de platines (laser, plasma).

Les fichiers DXF seront sauvegardés dans le même dossier que la location du dessin 3D.

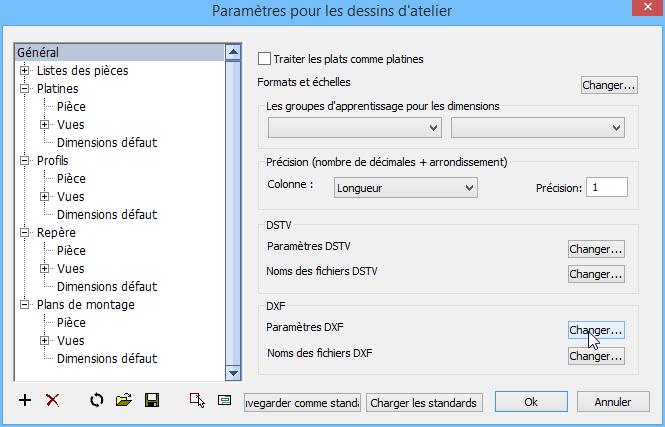

Pour modifier les paramètres des fichiers Dxf, cliquez sur le bouton  dans la gestion des dessins .


Dans la liste, cliquez sur Général, de sorte que vous pouvez modifier les paramètres Dxf avec le bouton .

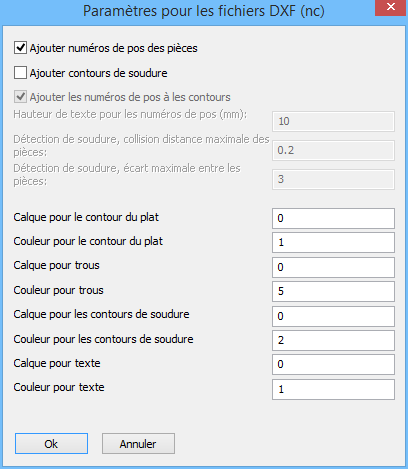

Dans ce dialogue, vous pouvez modifier les paramètres suivants:

  • Ajouter numéros de pos de la pièce. Le texte de la platine sera ajoutée dans le fichier DXF de sorte que la machine peut graver cela sur la platine.
  • Ajouter contours de soudure.
  • Calque de xxx. Entrez le nom de la couche si nécessaire pour la machine.
  • Couleur de xxx. Entrez le code de couleur qui si nécessaire pour la machine. Certaines machines attendent un code de couleur différente pour la périphérie que pour les trous.
