• Om de voorkeursinstellingen van de toekomstige zichten te wijzigen klikt u op  in werktekeningenbeheer , waarna u een zicht aanklikt in de lijst aan de linkerkant.
  • Om de instellingen van een bestaand zicht te wijzigen klikt u op de rechtermuisknop terwijl de cursor op een zicht staat.

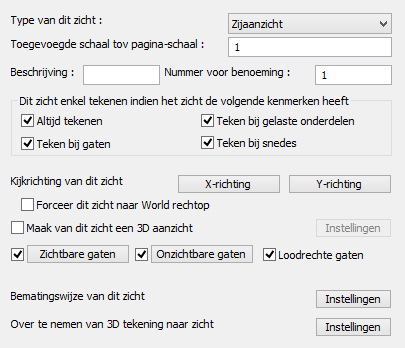

We verklaren de belangrijkste instellingen voor dit dialoogvenster :



  • Gebruik snellere, onnauwkeurigere 3D modellen. Indien u dit activeert dan zullen de Parabuild 3D modellen gebruikt worden voor het genereren van de 2D zichten. Bogen worden dan benaderd met rechte stukken lijn. Gebruik dit alleen als het genereren niet lukt met dit vinkje gedeactiveerd.
  • Zoek bron objecten van 2D lijnen. Deze instelling moet geactiveerd zijn voor het meten van niveaus, voor het meten van ingekorte werkstukken en voor het automatisch aanpassen van dimensies en benoemingen bij het vernieuwen van zichten. Dankzij deze instelling worden de dimensies in 3D gemeten.
  • Altijd tekenen. Hiermee kan u het zicht deactiveren (nuttig voor de zijaanzichten van profielen en merken).
  • Kijkrichting van dit zicht. Bepaalt de kijkrichting van het zicht op het werkstuk. Enkel nuttig voor profielen en merken. Deze instellingen zijn standaard reeds goed gezet.
  • Forceer dit zicht naar World rechtop. Als u deze instelling activeert dan zal een ligger horizontaal getoond worden, een kolom verticaal en een trapboom schuin.
  • Zichtbare/Onzichtbare/Loodrechte gaten. Hiermee kan u de representatie van gaten instellen, of volledig uitschakelen. Loodrechte gaten zijn gaten gekeken van de zijkant.
  • Bematingswijze van dit zicht. Hiermee kan u dimensies en alle soorten benoemingen activeren of deactiveren voor het zicht.
  • Over te nemen van 3D tekening naar zicht. Kies hier of u aslijnen, stramienlijnen, 3D Solids, ... uit het 3D model wenst over te nemen naar het zicht.
  • Maak van dit zicht een 3D aanzicht.
