Instellingen voor het genereren van 2D tekeningen
Dit dialoogvenster kan u openen door te klikken op
in werktekeningenbeheer
.

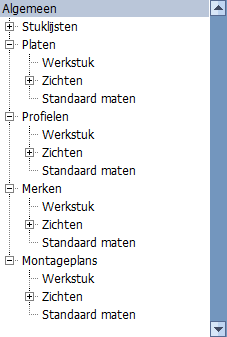

Als u links op een item in de lijst klikt dan ziet u rechts de instellingen die bij dat item horen.

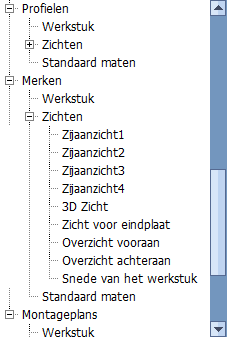

We overlopen een deel van de items in de lijst. De items herhalen zich voor Platen, profielen, merken en montage plans. Daarom overlopen we enkel de items van de merken.
- Algemeen. Hier kan u de leergroepen, Dstv, Dxf en de nauwkeurigheid van de stuklijsten instellen.
- Stuklijsten. Activeer en pas de stuklijsten hier aan.
- Merken. Wijzig hier de tekening eigenschappen, de layers, titelhoek, stuklijst en de prioriteit van formaten.
- Werkstuk. Wijzig hier de inkorting van de zijaanzichten en activeer hier de extra eindplaat zichten en kopzichten.
- Zichten. Hier kan u de volgorde van de zijaanzichten wijzigen. Druk op de knop
of
om de sortering automatisch volgens EU of US projectie uit te voeren - Zijaanzicht1, 2, 3, 4. Activeer/desactiveer en wijzig hier alle voorkeursinstellingen van de zijaanzichten.
- 3D Zicht. Activeer/desactiveer en wijzig hier alle voorkeursinstellingen van het optionele 3D zicht.
- Zicht voor eindplaat. Wanneer één of meerdere eindplaat zichten getekend worden dan zullen de instellingen onder dit item gebruikt worden.
- Overzicht vooraan. Wijzig hier alle voorkeursinstellingen van het kopzicht vooraan.
- Overzicht achteraan. Wijzig hier alle voorkeursinstellingen van het kopzicht achteraan.
- Snede van het werkstuk. Wanneer één of meerdere doorsnedes van het werkstuk getekend worden dan zullen de instellingen onder dit item gebruikt worden.
- Standaard maten. Wijzig hier de instellingen voor de standaard maten die zonder leerbibliotheek getekend worden.
De knoppen onderaan het dialoogvenster verdienen nader uitleg :
Hiermee voegt u een nieuwe groep toe die haar eigen instellingen nodig heeft, nuttig voor bijvoorbeeld een trap, leuning, vakwerk.
Verwijder hiermee een groep die u zelf aangemaakt heeft.
Herstellen naar standaard instellingen. Alle instellingen zullen hersteld worden naar de waarden die u zou krijgen wanneer u Parabuild de eerste keer opstart.
Hiermee kan u alle instellingen, behalve de stuklijsten, openen.
Hiermee kan u alle instellingen, behalve de stuklijsten, bewaren.
Hiermee kan u een voorbeeldtekening maken van een 3D object dat u selecteert in 3D. Als er een plaatinstelling actief is dan zal er een plaat tekening gemaakt worden, als er een profiel instelling actief is dan zal een profiel tekening gemaakt worden, ...
Toont een voorbeeld tekening van het laatst geselecteerde 3D object.
Klik hierop om de huidige instellingen te bewaren zodat ze telkens bij het opstarten van Parabuild ingeladen worden.
Klik hierop om de opstart instellingen te openen.
