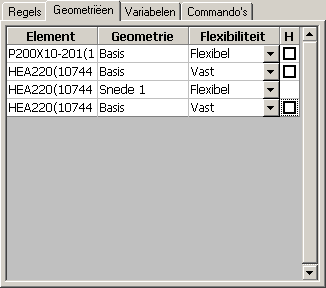

Deze lijst bevat alle (sub)geometriëen waarvan de module afhankelijk is of dewelke de module bepaalt (=flexibel).

Elke lijn is één geometrie.

Deze lijst wordt automatisch bijgevuld wanneer u geometrische regels aan de module toevoegt.

De betekenis van de 4 kolommen:

Element:

De naam van het element. Tussen haakjes staat het uniek nummer van dat element. Dit nummer dient om in deze lijst verschillende elementen met dezelfde naam toch te kunnen herkennen.

Geometrie:

Het onderdeel van het element waarover het juist gaat. Indien dit Basis is, dan duidt dit op het volledige element. Enkel bij een profiel kan deze geometrie iets anders zijn dan Basis, namelijk Snede x. Als hier snede staat dan gaat het enkel over de snede met dat nummer van het profiel.

Flexibiliteit:

• Vast: Het element wordt enkel gebruikt, kan niet aangepast/verplaatst worden.

• Flexibel: Het element kan aangepast en verplaatst worden.

• Verplaatsen: Het element kan niet aangepast worden, enkel verplaatst.

Hulpgeometrie:

Als u dit vinkje aanzet, dan zal de geometrie onzichtbaar gemaakt worden wanneer de macro niet aangepast wordt. Dit is bedoeld voor geometrie die enkel gebruikt wordt om een bepaalde positie te laten berekenen. Een toepassingsvoorbeeld is de nokverbinding: deze bevat een verborgen coördinatensysteem (wat is dit? zie verder in de handleiding) dat het kruispunt tussen de twee liggers bepaalt.
