Commando : S3d_Sheets

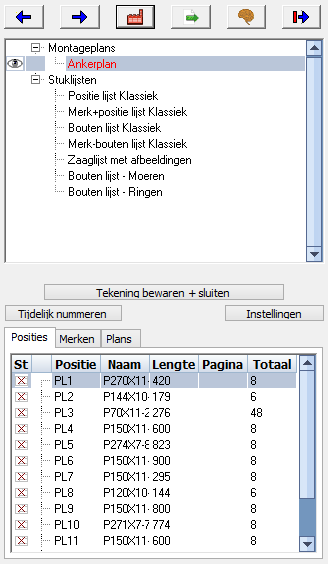

Met het commando werktekeningenbeheer  opent u een dialoogvenster dat altijd open kan blijven staan en tevens aan de rand van het scherm gekoppeld kan worden.




Twee lijsten

De bovenste lijst van dit dialoogvenster bevat alle 2D tekeningen die u reeds hebt aangemaakt, en ook alle beschikbare stuklijsten.

De onderste lijst reflecteert alle 3D elementen in de tekening. Elke profiel of plaat staat in deze lijst volgens haar positie- of merknummer.



Rechtsklikken

Door te rechtsklikken op een 2D tekening kan u een reeks acties uitvoeren op de tekening.

Door te rechtsklikken op een positienummer, merknummer of camera kan u een actie uitvoeren op het 3D element.



Dit dialoogvenster laat de volgende algemene acties toe


Met de bovenste helft van het venster :


Met de onderste helft van het venster :

  • Instellingen. Voor het genereren van stuklijsten, positietekeningen, merktekeningen en overzichtsplans.
  • Tijdelijk nummeren. Tijdelijk positienummers en merknummers toekennen aan alle 3D elementen.
  • Bekijken van alle positienummers, merknummers en camera's die bestaan in de 3D tekening.
  • Genereren van stuktekeningen stuk per stuk.
