Le tableau Géométries

Cette liste contient toutes les (sous) géométries dont le module est dépendant ou que le module définit (=flexible).

Chaque ligne est une géométrie.

Cette liste est remplie automatiquement quand vous ajoutez des règles géométriques au module.

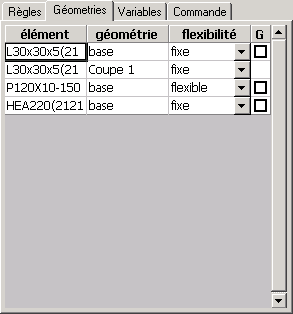

La signification des 4 colonnes :

Élément :

Le nom de l'élément. Entre parenthèses le nombre unique de cet élément. Ce nombre sert à identifier plusieurs éléments avec le même nom .

La géométrie :

Le composant de l'élément avec lequel il concorde. Si la géométrie est base , alors ceci indique l'élément complet. Seulement pour un profil, la géométrie peut être autre chose que base, à savoir coupe X. Quand une coupe est renseignée la géométrie concerne uniquement la section renseignée avec ce nombre du profil.

Flexibilité :

• De manière permanente : L'élément est seulement employé , ne peut être adapté/soit déplacé.

• D'une manière flexible : L'élément peut être adapté et déplacé.

• déplacement : L'élément ne peut pas être adapté mais seulement déplacé.

la géométrie d'aide :

Si vous cochez cette option, alors la géométrie deviendra invisible quand l macro n'est pas adaptée. Ceci a été prévu pour la géométrie qui est seulement employée pour calculer une certaine position. Un exemple d'application est le raccordement de faîtières : celles-ci contiennent un système de coordonnées caché (voir plus loin dans l’aide) que le point d’intersection des deux poutres stipule.
