Verzonken gaten

Commando : S3d_ChangeHoleCountersunk

Verzonken gaten kunnen op de volgende manieren geactiveerd worden :

• Vanuit elke macro die bouten bevat. De gaten zijn aanpasbaar met de knop Geavanceerd in het bouten tabblad.
• Door te rechtsklikken op een bout. Dan krijgt u een menu met daarin de beschikbare aanpassingen die u kan uitvoeren op de bout.
• Met dit commando kan u een gewoon gat omzetten naar een verzonken gat en omgekeerd.

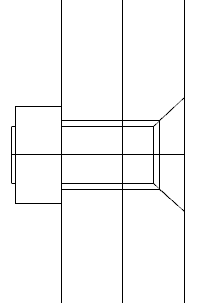

Het verzonken gat wordt in 3D weergegeven net zoals het werkelijke gat.

De diepte en diameter van het verzonken gedeelte worden bepaald door de kop van de bout.
Indien er een bout in het gat ligt dat een zeskant kop heeft, dan zal het verzonken gedeelte niet schuin getekend worden.
Indien de boutkop wel afgeschuind is, dan zal het gat ook afgeschuind worden met dezelfde helling als de boutkop.

De boutkop van de bouten zijn instelbaar in de bout onderdelen-database.
