Instellingen voor het genereren van 2D tekeningen

Productie ››
Parent Previous Next

Dit dialoogvenster kan u openen door te klikken op in werktekeningenbeheer .

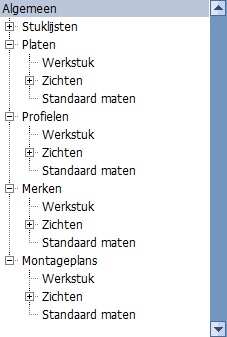

Als u links op een item in de lijst klikt dan ziet u rechts de instellingen die bij dat item horen.

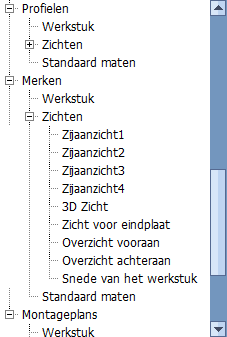

We overlopen een deel van de items in de lijst. De items herhalen zich voor Platen, profielen, merken en montage plans. Daarom overlopen we enkel de items van de merken.


















De knoppen onderaan het dialoogvenster verdienen nader uitleg :


Hiermee voegt u een nieuwe groep toe die haar eigen instellingen nodig heeft, nuttig voor bijvoorbeeld een trap, leuning, vakwerk.

Verwijder hiermee een groep die u zelf aangemaakt heeft.

Herstellen naar standaard instellingen. Alle instellingen zullen hersteld worden naar de waarden die u zou krijgen wanneer u Parabuild de eerste keer opstart.

Hiermee kan u alle instellingen, behalve de stuklijsten, openen.

Hiermee kan u alle instellingen, behalve de stuklijsten, bewaren.

Hiermee kan u een voorbeeldtekening maken van een 3D object dat u selecteert in 3D. Als er een plaatinstelling actief is dan zal er een plaat tekening gemaakt worden, als er een profiel instelling actief is dan zal een profiel tekening gemaakt worden, ...

Toont een voorbeeld tekening van het laatst geselecteerde 3D object.

Klik hierop om de huidige instellingen te bewaren zodat ze telkens bij het opstarten van Parabuild ingeladen worden.

Klik hierop om de opstart instellingen te openen.
