Alle DXF bestanden genereren

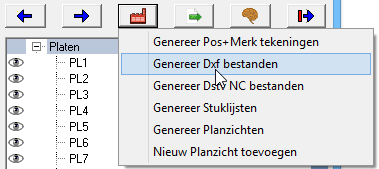

Deze functie kan u starten door op de knop te drukken in werktekeningenbeheer .

Parabuild maakt enkel Dxf bestanden aan voor platen. Deze Dxf bestanden zijn dan ook enkel bedoeld voor plaatmachines (laser, plasma) die enkel 2D capaciteiten hebben.

De Dxf bestanden zullen in dezelfde folder bewaard worden als de folder waarin de 3D tekening bewaard werd.

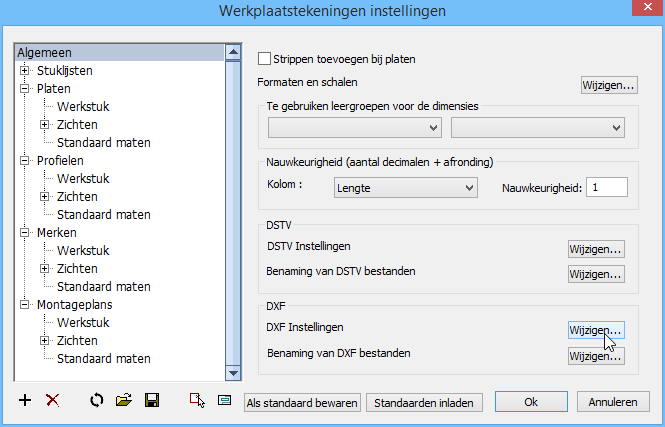

Om de instellingen van de Dxf bestanden te wijzigen klikt u op de knop in werktekeningenbeheer .

In de lijst klikt u op Algemeen, zodat u onderaan het dialoogvenster de DSTV instellingen kan wijzigen met de knop .

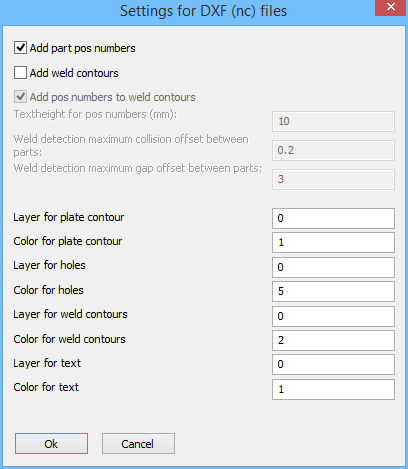

In dit dialoogvenster kan u de volgende instellingen wijzigen :

• Posnummer van onderdeel toevoegen. De posnummer van de plaat zal als tekst bijgevoegd worden in het Dxf bestand zodat de machine deze kan graveren op de plaat.
• Las contours toevoegen. De omtrek van het aanrakende deel van de plaat met een ander onderdeel wordt gegraveerd door de machine.
• Layer van xxx. Geef hier de layer naam in die de machine verwacht, indien nodig.
• Kleur van xxx. Geef hier de kleurnummer in die de machine verwacht. Sommige machines verwachten een andere kleurcode voor de omtrek dan voor de gaten.
