Dit zijn de belangrijkste nieuwe mogelijkheden die nu beschikbaar zijn met deze update:

3D-lassen

U kan nu 3D-lassen modelleren voor de meest gebruikte structurele lastypes. Er zijn verschillende voordelen aan het expliciet modelleren van lassen. Visualisatie van lassen zal de gebruiker helpen bij het bepalen van problematische lassituaties en lassen met een verkeerde maat. Lassymbolen worden automatisch toegevoegd bij het genereren van werkplaatstekeningen. Stuklijsten van de lassen van een project kunnen helpen bij het schatten, plannen en plannen van de lassers. De 3D-lasobjecten kunnen ook fabricagegegevens bevatten en een uniek nummer krijgen voor trackingdoeleinden. In de nabije toekomst willen we deze mogelijkheden uitbreiden met ondersteuning voor robotlassen.

Een traditionele hindernis bij het modelleren van lassen is de hoeveelheid tekenwerk dat dit meebrengt voor de tekenaar.

Om dit een stuk sneller te laten gaan, hebben we de AutoWeld engine gemaakt die automatisch lassen kan tekenen op basis van zeer flexibele regels die de gebruiker kan aanpassen. Verschillende lastypes en -afmetingen kunnen automatisch worden toegewezen door regels op basis van alle beschikbare modelinformatie zoals plaatdikte, hoek, structurele types en nog veel meer. De standaard Parabuild-regels zal de meeste structurele lassen reeds automatisch tekenen en kan worden gebruikt als basis voor uw eigen, op maat gemaakte, werkplaats-specifieke regels.

Verdere bewerking van de automatisch gemaakte lassen kan daarna nog eenvoudig en snel worden gedaan met behulp van het Properties paneel of het lasbewerkingsdialoogvenster, waardoor het algehele proces zeer efficiënt is.

U kan hier meer over 3D-lassen lezen

Ontvouwen

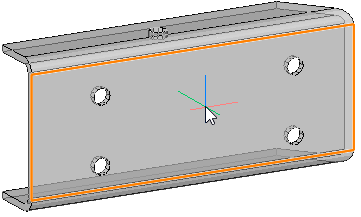

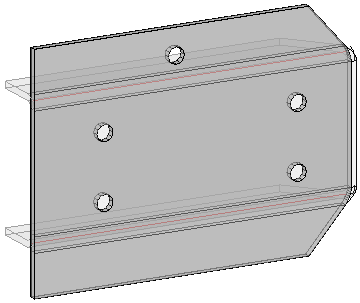

Parabuild kan koudgevormde profielen nu zelf ontvouwen, zonder dat er een extra module voor nodig is.

U kan hier meer over ontvouwen lezen

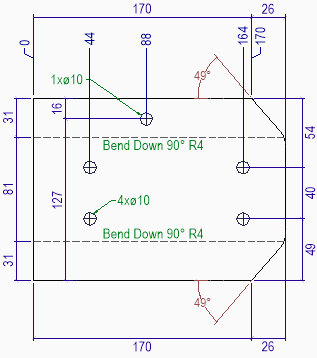

Een voorbeeld van een zicht van een automatisch ontvouwd profiel

Vernieuwde stuklijsten

De stuklijsten kreeg een opknapbeurt.
Ze bieden nu de volgende nieuwe functies:

• Er zijn nog veel meer eigenschappen beschikbaar om als kolommen te gebruiken
• De stuklijsten kunnen nu naar veel nieuwe bestandsformaten worden geschreven, zoals Xlsx, Pdf, Html, enz.
• U kunt nu een Excel-sjabloonbestand gebruiken om de titel van de stuklijsten te configureren



U kan hier meer lezen over de nieuwe stuklijsten

Nieuwe commando’s en macro’s voor PEB gebouwen (Pre-Engineered Buildings)

Er werden een reeks nieuwe commando’s gemaakt om het tekenen van Pre-Engineered Buildings te vergemakkelijken.

Enkele van de nieuw beschikbare macro’s zijn: Een enkel PEB-profiel, een array van PEB-profielen, splitsing tussen PEB-profielen, hoekverbinding tussen PEB-verbinding en PEB-kop/voetplaten.

U kan hier meer lezen over de PEB macro’s en verbindingen

Verzameltekeningen

De verzameltekening instelling werkt nu ook op de werktekeningen van profielen.
Deze instelling kan geactiveerd worden in het dialoogvenster Instellingen voor het automatisch genereren van tekeningen.

Nieuwe commando’s en instellingen

De volgende nieuwe commando’s en instellingen werden toegevoegd.
Een link naar een meer volledige uitleg voor elke nieuwe feature werd voorzien per item :

• Eindverbindingen allerlei
• Quick select hulpmiddel
• Persistent meten
• Een nieuw label template systeem voor het flexibel toepassen van eigenschappen in benoemingen
• Toevoegingen en wijzigingen voor bouten en gaten
• Wijzigingen aan de Parabuild bibliotheek
• Wijzigingen voor benoemingen op de werktekeningen
• Nieuwe opties voor de werktekeningen
• Nieuwe opties voor de automatische benoemingen en dimensies op de montageplans

Andere nieuwe features

En er zijn nog 24 andere nieuwe features die u zullen helpen productiever te zijn. U kan hier deze nieuwe features nalezen.

De volledige release nota’s en de migratie gids

Voor wie (nog) niet vertrouwd is met Parabuild

De versie 7 release nota’s zullen u een meer volledig overzicht van alle nieuwe mogelijkheden in Parabuild versie 7 geven.

Voor Parabuild gebruikers die willen overschakelen op versie 7

Deze versie 7 migratie gids zal u in de juiste richting wijzen bij het vinden van alle nieuwe commando’s en alle nieuwe instellingen in versie 7.
