Commande : S3d_ChangeHoleCountersunk



Les trous fraisés peuvent être activés par les moyens suivants:

  • Dans tous les macro contenant un onglet boulons. Les trous sont adaptables avec le bouton Avancé dans l'onglet Boulons.
  • En un clic droit sur un boulon. Ensuite, vous obtenez un menu avec les réglages disponibles que vous pouvez effectuer sur le boulon.
  •  Cette commande vous permet de convertir un trou ordinaire pour un trou fraisé et vice versa.

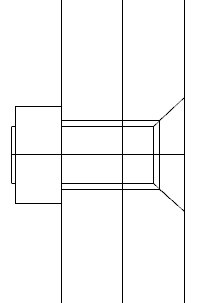

Le trou fraisé s'affiche en 3D comme le trou réel.

La profondeur et le diamètre de la partie fraisés sont déterminées par la tête du boulon.

Si un boulon est dessiné dans le trou avec une tête hexagonale, ensuite la partie fraisés ne sera pas dessinée à un angle.

Si la tête de boulon est biseautée, puis le trou sera également incliné avec la même inclinaison que la tête du boulon.

Les têtes de boulons sont réglables dans la base de données des boulons.
