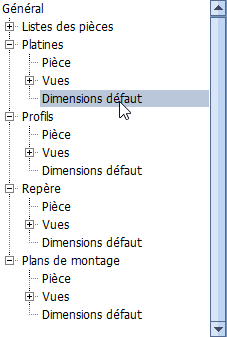

Les dimensions standard peuvent être réglés par la  dans gestion de dessins .



Les dimensions standard sont des dimensions dessiné automatiquement par Parabuild sur les dessins de platines, profilés, repères et d'assemblage.

Pour dessiner ces dimensions, Parabuild n'a pas besoin de données d’apprentissage.

Ce sont des dimensions programmés à base des paramètres dans cette boîte de dialogue.

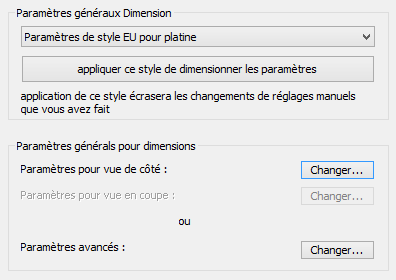

  • Paramètres généraux dimension. Permet de restaurer tous les paramètres d'un style de dimensionnement comme EU ou États-Unis. Ne modifier plus ce paramètre après avoir faire des changements à les paramètres ci-dessous, parce que ces paramètres seront perdus.
  • Paramètres pour vue de côté. Les paramètres pour les dimensions sur toutes les vues de côté. Cette boîte de dialogue contient une aide pour chaque paramètre.
  • Paramètres pour vue en coupe. Les paramètres pour les dimensions sur les vues de coupe et vues de platine. Juste pour les repères.
  • Paramètres avancés. Ce sont des paramètres avancés difficiles mais vous pouvez définir les dimensions encore plus à votre préférence. Ces paramètres seront perdus si vous changez un des paramètres en haut.
