Toutes les dimensions dessinés automatiquement par Parabuild, sont dessinés avec les objets régulière de AutoCAD.

Vous pouvez adapter et ajouter des nouvelles dimensions avec les outils d'AutoCAD.


Dans certains cas, les outils d'AutoCAD sont maladroits.

Surtout pour les dimensions en chaînes, les dimensions ordonnées et les dimensions incliné les outils d'AutoCAD sont souvent tomber à court.




C'est le raison que dans Parabuild nous avons quelques autres commandes pour dessiner des dimensions.

Toutefois, ces commandes allons dessiner que des dimensions AutoCAD, donc vous pouvez toujours utiliser les propriétés et les styles de dimensions d'AutoCAD.


 Cette commande dessine une nouvelle dimension en chaîne.

Cette commande fonctionne presque de la même façon que la commande de dimension linéaire d'AutoCAD.

  • (Facultatif) Si vous devez dessiner en inclination, vous devriez juste après le début de cette commande, appuyez sur <Entrée>.

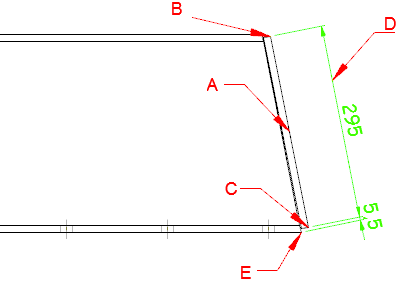

    Ensuite, vous avez l'option de sélectionner une ligne qui sera suivie pour l'inclination de la dimension (A sur l'illustration).
  • Ensuite, vous devez spécifier les deux points de mesures de la dimension, B et C sur l'illustration.
  • Enfin vous donnez la distance entre les points de mesures et la ligne, point D sur l'illustration.
  • (Facultatif) Après cela, vous avez la possibilité d'augmenter la dimension chaîne avec plusieurs points de mesure (point E sur l'illustration).

C'est possible de convertir cette dimension à une dimension ordonnée en utilisant les paramètres ().


 Cette commande vous permet d'ajouter des points de mesure supplémentaires à une dimension chaîne ou ordonnée existante.


 Cette commande supprime une dimension de mesuree de la dimension chaîne ou ordonnée existante.


 Avec cette commande, vous pouvez modifier le point d'origin d'une dimension ordonnée.


 Cette commande vous permet de fusionner toutes les dimension chaîne dans le dessin 2D. Si les dimensions retrouvés forme une dimension en chaîne, mais ils ne sont pas fusionnés les uns aux autres, ce fonction va fusionner ces dimensions dans une dimension chaîne.

Vous pouvez convertir une dimension chaîne fusionnés à une dimension ordonnées.


 Cette commande vous permet de fusionner manuellement multiples dimensions à une dimension chaîne.


 Cette commande vous permet de manuellement détacher des dimensions.


 Cette commande vous permet de convertir une dimension chaîne à une dimension ordonnée et vice versa. Cette commande est également disponible en cliquant droit sur une dimension.
