Commande : S3d_LineCut

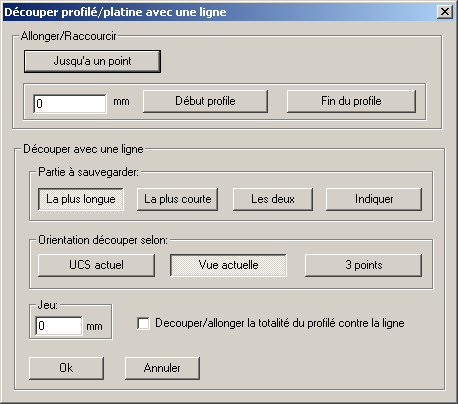

En démarrant la commande la boîte de dialogue suivante s’ouvre.





Allonger/raccourcir : Entrez d’abord la distance dans laquelle vous souhaitez raccourcir/rallonger. Sélectionnez ensuite la fonction A point, Début profil ou Fin profil.

Si vous optez pour A point, Parabuild vous demande un point de référence et le profil est découpé jusqu’à ce point.

La fonction Début profil raccourcit/rallonge le profil en fonction de la valeur que vous avez entrée, du côté de l’origine du profil (l’origine du profil est le côté où se situe le petit triangle).

La fonction Fin profil est identique à la fonction ‘Début profile’, mais de l’autre côté du profil.



Couper avec ligne : Plusieurs possibilités s’offrent à vous :

Partie à conserver : longue, courte ou les deux. La plus longue et la plus courte se passent de commentaire. Les deux signifie que Parabuild fait du profil deux profils. Ils sont coupés l’un contre l’autre.

Orientation du plan de coupe :

• UCS actuel : Couper suivant le plan de travail actuel (SCU).

• Vue actuelle : Couper suivant la vue en cours.

• 3 points : Parabuild vous demande 3 points. La découpe est effectuée suivant ce plan de travail.



Jeu : Vous pouvez éventuellement entrer un jeu.



Découper/allonger la totalité du profilé contre la ligne :

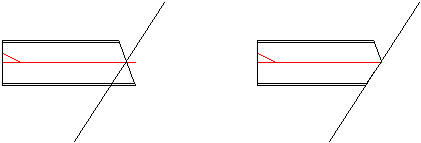

Exemple de découpe au moyen d’une ligne en ne cochant pas le paramètre Totalité du profilé.

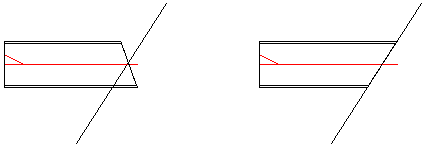

Exemple de découpe au moyen d’une ligne en cochant Totalité du profilé.


Lorsque la fonction Totalité du côté est désactivée, on remarque que les parties des côtés existants ne sont pas découpées. Lorsque le paramètre est activé, on remarque que la totalité du côté est découpée contre la ligne et que les parties des côtés existants qui peuvent rester sont éliminées. Ce paramètre n’a pas d’influence sur les platines parce que les platines n’ont pas d’extrémité.
