Cette commande vous permet d'ajouter une vue en coupe à un dessin de traçage ou un plan d'assemblage.


Avant d'exécuter cette commande, vous devez avoir déjà ouvert un dessin de traçage ou un plan d'assemblage.

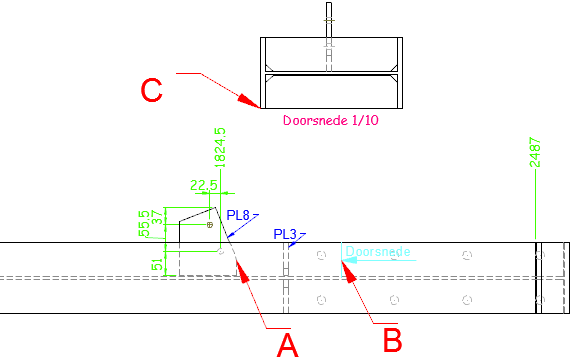

Sur le premier point, vous devez indiquer le centre du coupe sur une vue existante (point A sur l'illustration).


Pour le deuxième point, vous devez sélectionner le point de vue du section. Ce point détermine également la limitation de visibilité juste en face de la nouvelle section (point B sur l'illustration).


Pour le dernier point vous choisissez la location pour la nouvelle section (point C sur l'illustration).
