Stretch is de engelse benaming voor rekken.

Parabuild objecten kunnen op 2 manieren gerokken worden, hierna volgt de uitleg bij elk.



1) de AutoCAD Grips

Indien de GRIPS variabele op 1 staat en u selecteert een element, dan zal u verschillende vierkantjes zien op het element.

Bouten hebben maar 2 vierkantjes waarmee u de bout enkel kan verplaatsen. Platen hebben op elke hoek van de plaat een vierkantje. Profielen hebben altijd aan het begin en aan het einde op de as een vierkantje om het profiel te verlengen. Verder hebben profielen ook nog vierkantjes bij bepaalde snedes om de snede aan te passen. Gebogen profielen hebben op de plaatsen van de buigingen en knikken op de as ook vierkantjes om de buigingen en knikken van het profiel te wijzigen.

Klik met de linkermuisknop op een hoekje en verplaats de muis. U kan meteen het element zien rekken. Klik nog eens op de linkermuisknop en de wijziging wordt toegepast.

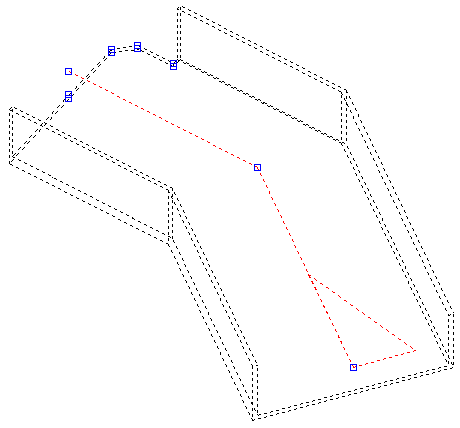

Het profiel in de afbeelding heeft vierkantjes aan het begin en het einde, in het midden op de plaats van de knik, en verschillende bij de uitsnijdingen.



2) Het Stretch commando

U kan het commando starten door Stretch in te tikken op de commandolijn of in de toolbar bovenaan Modify > Stretch.

Dit commando biedt de mogelijkheid om meerdere profielen tegelijk te rekken.

Na het starten van het commando worden de te rekken profielen gevraagd. Dit is de belangrijkste stap, omdat u niet alleen bepaalt wat u wenst te rekken, maar ook waar de reklijn zich bevindt.

De volgende illustraties verduidelijken dit.

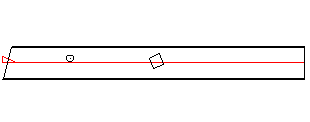

Selectie van enkel het rechtse uiteinde van het profiel.





Resultaat na het rekken met de selectie van enkel het rechtse uiteinde van het profiel.









Selectie van het rechtse uiteinde inclusief de vierkantige snede van het profiel.





Resultaat na het rekken van het rechtse uiteinde inclusief de vierkantige snede.





Uit de 4 voorbeelden blijkt dus dat de stippelijnen van de kader die u maakt de snijlijn of reklijn bepaalt. Op die plaats zal het profiel gerekt worden. De gaten en snedes die in de kader zitten worden mee verplaatst met de rekhandeling, de gaten en snedes buiten de kader blijven respectievelijk staan.



U kan met het stretch commando ook profielen die schuin staan rekken, of profielen die recht staan rekken zodat ze schuin komen te staan. Dit hebt u onder controle met de 2 punten die gevraagd worden na de selectie van de profielen.

Het rekken gebeurt relatief volgens het huidige werkvlak. Dit heeft enkel invloed indien we in schuine vlakken werken: rekken met het werkvlak in World geeft dan voor eindsnedes van profielen dikwijls een ander resultaat dan rekken met het werkvlak volgens het schuine vlak.
