Alle dimensies die automatisch getekend worden door Parabuild zijn gewone AutoCAD dimensies.

U kan deze dimensies aanpassen en zelf nieuwe toevoegen met de hulpmiddelen van AutoCAD.


In sommige gevallen zijn de AutoCAD hulpmiddelen onhandig.

Vooral voor het tekenen van kettingmaten, ordinaatmaten en schuine maten zijn de AutoCAD hulpmiddelen dikwijls omslachtig en traag.




Daarom werden er in Parabuild enkele commando's bijgevoegd die deze tekortkomingen opvangen.

Deze commando's gaan echter alleen maar AutoCAD dimensies tekenen, dus u kan ook op deze dimensies altijd de properties en dimension styles van AutoCAD gebruiken.


 Met dit commando tekent u een nieuwe kettingmaat.

Dit commando werkt bijna op dezelfde manier als het Lineaire dimensie commando van AutoCAD.

    • (Optioneel) Als u een schuine maat moet tekenen, dan moet u vlak na het starten van dit commando op <Enter> drukken.

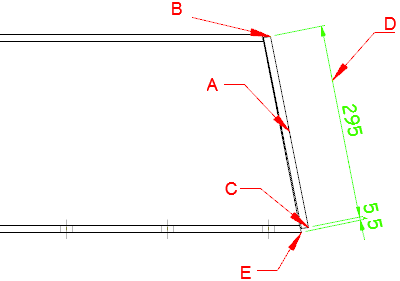

      Dan krijgt u de kans om een lijn te selecteren die gevolgd zal worden als helling voor de dimensie (A op de afbeelding).
    • Daarna moet u de eerste twee maatpunten van de dimensie aanduiden, punt B en C op de afbeelding.
    • Tenslotte geeft u de afstand aan tussen maatpunten en maatlijn, punt D op de afbeelding.
    • (Optioneel) Daarna hebt u nog de kans om de kettingmaat uit te breiden met meerdere maatpunten (punt E op de afbeelding).

Deze kettingmaat kan u omzetten naar een ordinaatmaat via de dimensie-instellingen ().


 Met dit commando kan u extra maatpunten toevoegen aan een bestaande kettingmaat of ordinaatmaat.


 Met dit commando verwijdert u een maatpunt van een bestaande kettingmaat of ordinaatmaat.


 Met dit commando kan u het nulpunt wijzigen van een ordinaatmaat.


 Met dit commando kan u Parabuild laten zoeken naar alle kettingmaten in de 2D tekening. Indien het dimensies terugvindt die een kettingmaat vormen maar ze zijn niet aan elkaar gekoppeld, dan zal het deze dimensies koppelen tot één kettingmaat.

Kettingmaten die aan elkaar gekoppeld zijn kan u in één keer omzetten naar een ordinaatmaat.


 Met dit commando kan u manueel meerdere dimensies samenvoegen tot een kettingmaat.


 Met dit commando kan u manueel een reeks dimensies van elkaar ontkoppelen.


 Met dit commando kan u een kettingmaat omzetten naar een ordinaatmaat en omgekeerd. Dit commando is eveneens beschikbaar door te rechtsklikken op een dimensie.
