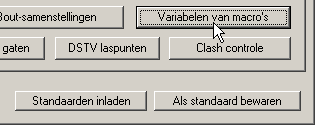

In het Algemene instellingen dialoogvenster klikt u op de knop Variabelen van macro’s.

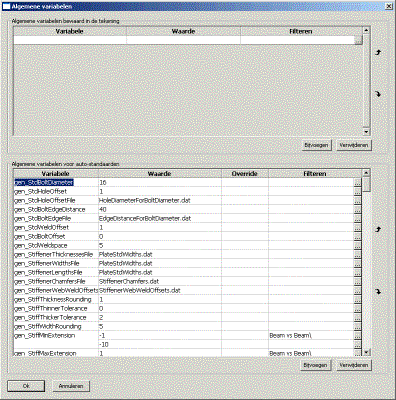

Het volgende dialoogvenster komt tevoorschijn, met onderaan een lijst van bestaande variabelen :



U kan invloed hebben op de standaarden door de waarde van een variabele te wijzigen. De wijzigingen die u in de onderste tabel maakt gebeuren voor het hele systeem, dus voor alle projecten die u tekent.

Verwijder echter geen variabelen; dit is voorbehouden voor personen die de standaarden uitbreiden.

Elke variabele wijst naar een specifieke instelling in één of meerdere verbindingen. Het is mogelijk dat een variabele een effect heeft op alle verbindingen, op een groep verbindingen of enkel op één verbinding.

We kunnen niet alle 200 variabelen verduidelijken in deze handleiding, maar we verduidelijken er enkelen als voorbeeld :



gen_StdWeldOffset : Bepaalt de afstand die gehouden moet worden tussen twee gelaste elementen. Deze instelling heeft een effect op alle verbindingen.

gen_StdBoltOffset : Bepaalt de afstand tussen twee elementen die gebout zijn. Deze instelling heeft een effect op alle verbindingen die bouten bevatten.

gen_StdHoleOffsetFile : Deze variabele bevat een bestandsnaam als waarde. In het bestand zelf kan u aanpassingen maken om de gat-tolerantie te beînvloeden. Zie het volgende hoofstuk voor meer uitleg.

gen_StdHoleOffset : De (straal) tolerantie van het gat van een bout. Deze instelling heeft een effect op alle verbindingen die bouten bevatten. Ze is pas van toepassing wanneer de variabele gen_StdHoleOffsetFile geen gat-tolerantie beschrijft voor een bepaalde diameter.

gen_StiffenerThicknessesFile : De variabele verwijst naar een speciaal bestand dat meerdere plaat diktes -en breedtes bevat. Hieruit zal een plaatdikte gekozen worden voor een schot.

Het bestand bevindt zich in de bibliotheek : Pb_Lib\PlateStdWidths.dat

Indien u dit bestand aanpast, dan kan u bepalen wat de beschikbare plaatdiktes en breedtes zijn. Dit zal niet enkel gebruikt worden voor de standaarden, maar ook bijvoorbeeld om de naam van een plaat te beslissen, bijvoorbeeld :

Als P10x160 een standaardafmeting is, dan zal Parabuild automatisch P10x160-143 kiezen voor de naam van een plaat die 143 op 160 meet.
