Commande : S3d_ChangeHoleThread



Avec cette commande vous pouvez changer un trou normal en un trou taraudé, et vice versa. Un trou taraudé est illustré par des lignes supplémentaires représentant le filet.

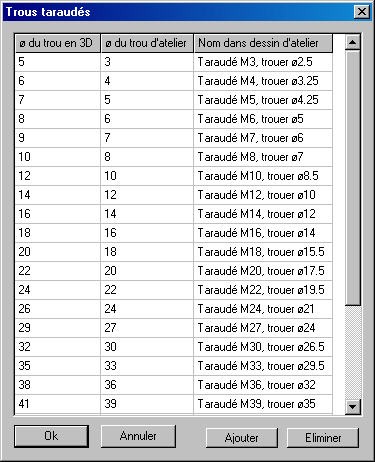

Si vous changez un trou normal en un trou taraudé, le diamètre en 3D reste le même. Ce diamètre n’est pas utilisé dans les dessins d’atelier : vous pouvez vous-même introduire quel diamètre et quel texte spécial doivent être attribués sur les dessins d’atelier pour le trou. Dans la Configuration Parabuild (bouton « trou taraudé »), vous pouvez régler en 3D le diamètre du trou taraudé et ce qui doit être mentionné dans les dessins d’atelier.



Un trou taraudé est différent d’un trou normal, également concernant la numérotation. Par exemple deux platines identiques avec les mêmes positions des trous, mais une des platines à un trou taraudé et l’autre pas. Les platines vont recevoir des numéros de position différents.
