Profiles comportant 2 sections différentes

Vous pouvez dessiner des profilés comportant 2 sections différentes. La progression entre les 2 coupes sera dessinée.

Pour dessiner ce type de profil vous devriez commencer à l'une des commandes régulières pour dessiner un profil.

Dans la fenêtre sélection de section, vous devez activer l'option Deux sections.

Ensuite, vous dessinez le profil de la manière normale.

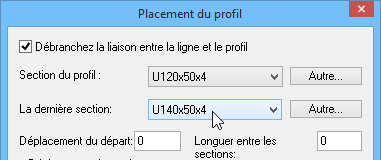

Dans la dernière fenêtre où vous pouvez modifier l'emplacement du profil, il est maintenant possible de choisir deux sections différents.

Une condition préalable à cette fonction est que les deux sections ont le même nombre de segments. Sans quoi, aucune progression logique n’est possible; la progression est en effet réalisée segment par segment (un segment est une section d’une ligne rectiligne ou d’une ligne, courbe, d’une polyligne).

A cause de limitations dans AutoCAD, Parabuild n’est pas mesure de construire des 3D-Solids de profilés comportant 2 sections différentes. La commande Exporter un dessin ne prendra donc pas ces profilés en compte.
