Editer la bibliotheque de profils

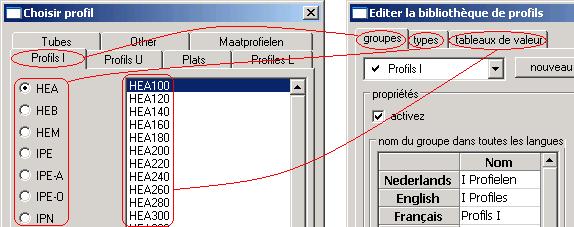

La fenêtre de dialogue pour éditer la bibliothèque de profil peut s’ ouvrir au moyen de la fenêtre de dialogue des profils par le bouton “Éditer des profils”.

Pour faciliter l’accès au grand choix de profils pendant le dessin, les profils ont été triés sur 3 niveaux.

Groupes de profil : Les sections semblables ont été regroupées, comme par exemple IPE HEA et IPN sous les profils du groupe I.

Types de profil : Les profils qui ont  les mêmes caractéristiques mais d'autres dimensions ont été regroupées . Exemple : HEB200, HEB300, HEB400 sont des profils du type HEB

tableaux de valeur : contient les données pour chaque profil individuel d'un type . Cette table contient toutes les dimensions que la taille de chaque profil stipule. Ces dimensions sont employées pour dessiner le profil.

Dans cette fenêtre de dialogue nous pouvons éditer , désactiver ou supprimer ces groupes, types ou tableaux de données.
