Dessiner un motif de trous dans un profil

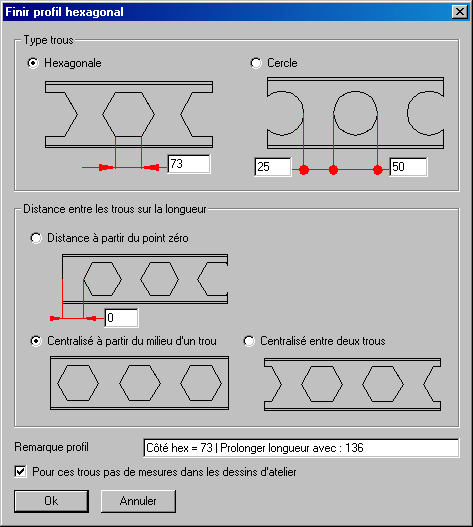

Commando : S3d_Hex

Cette commande doit être utilisée en combinaison avec les profils HEX dans la bibliothèque.

Cette commande va placer des trous hexagonaux (ou ronds).  Les profils IPE sont sciés en travers suivant le motif afin d’obtenir un gain de hauteur. Les profils HEX de la bibliothèque sont des motifs IPE avec la hauteur augmentée. Par exemple un HEX 300-200-115 est un IPE200 avec une nouvelle hauteur de 300 réalisée avec des trous hexagonaux qui ont un côté de 115.

En sciant en travers on va toujours perdre une certaine longueur parce que les deux parties se sont un peu déplacées. Cette longueur perdue est calculée par cette commande et est attachée comme remarque à ce profil.

Cette longueur perdue doit être calculée manuellement dans les listes des pièces! (parce qu’en 3D, on dessine un profil trop court).
