Dessiner garde-corps

Commando : S3d_PolyRailDlg

Avant de lancer cette commande vous devez dessiner une ligne. La ligne peut être une ligne normale, une polyligne 2D ou une polyligne 3D. La ligne détermine « le chemin » que le garde-corps va suivre.

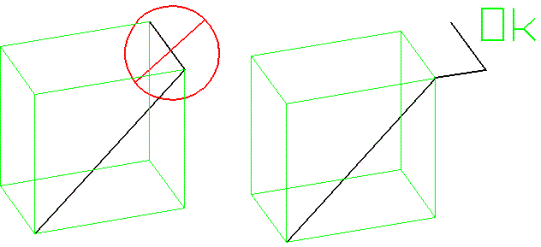

Il y a une limite pour dessiner avec des polylignes 3D : La transition de 2 segments ne peut se passer que dans une direction en même temps. Regardez les illustrations ci-dessous :

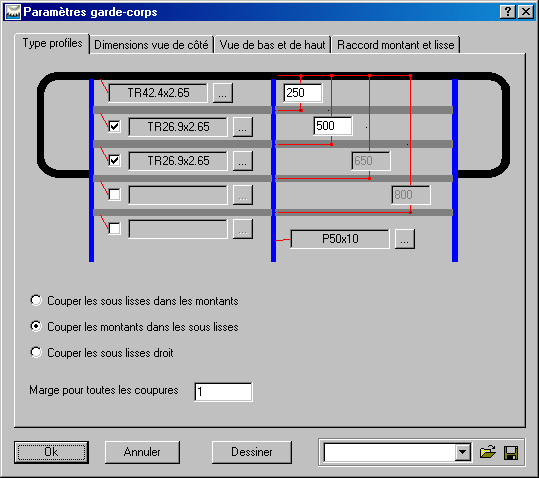

Les configurations sont illustrées dans la boîte de dialogue.
