Profielen met 2 verschillende doorsnedes

Parent Previous Next

U kan profielen tekenen met 2 verschillende doorsnedes. Het verloop tussen de 2 doorsnedes wordt getekend.



Om dit soort profiel te tekenen moet u één van de reguliere commando's starten voor het tekenen een profiel.



In het venster voor de keuze van het profiel, dient u de instelling Twee doorsnedes te activeren.


Daarna tekent u het profiel op de normale manier.

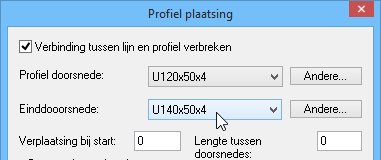

In het laatste venster waarin u de locatie van het profiel kan wijzigen wordt het nu nu mogelijk om 2 verschillende doorsnedes in te geven.


Een voorwaarde voor deze functie is wel dat de 2 doorsnedes evenveel segmenten hebben. Anders kan er geen logisch verloop gemaakt worden; het verloop wordt namelijk van segment naar segment gemaakt (een segment is een stuk rechte of een boog lijn van een polylijn).



Door beperkingen in AutoCAD kan Parabuild geen 3D-Solids maken van profielen met 2 doorsnedes. Het commando Exporteren naar 3D-Solids zal deze profielen dus niet exporteren.
