Macro Trap

Commando : S3d_DrawStairDlg

Voordat u dit commando start, moet u een lijn tekenen die als basis dient voor de trap.

De lijn bepaalt het begin onderaan en het einde bovenaan (niet noodzakelijk de vloerhoogte), de helling en het midden van de trap.

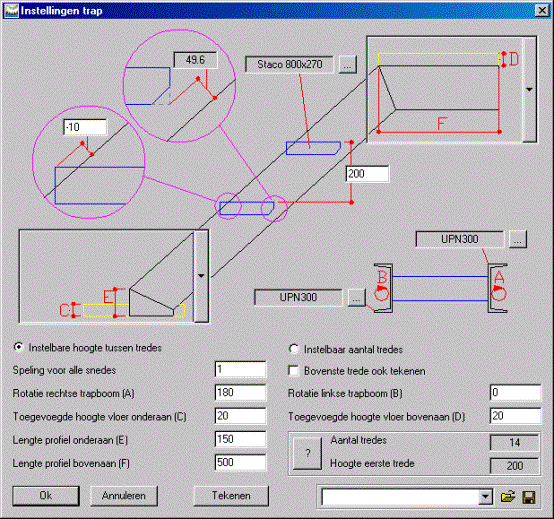

Nadat u het commando gestart heeft en de lijn geselecteerd hebt verkrijgt u het volgende dialoogvenster:

De meeste instellingen zijn duidelijk geïllustreerd, maar enkele vereisen toch nog wat uitleg:

Instelbare hoogte tussen tredes: Als deze instelling aan staat, kan u in de afbeelding de afstand tussen de tredes instellen. Het programma zal dan zelf het aantal vereiste tredes berekenen. De overschot wordt dan in de hoogte van de eerste trede gestoken. Als u de hoogte van de eerste trede wilt weten, klikt u op de knop “?”.

Instelbaar aantal tredes: Als deze instelling actief is kan u de hoogte tussen de tredes niet instellen, maar wel het aantal tredes. De afstand tussen de tredes zullen gelijk verdeeld worden. Als u op de knop “?” klikt kan u in de illustratie de afstand tussen de tredes voor de ingegeven aantal tredes zien. (Deze instelling is enkel beschikbaar wanneer u maar één trap tegelijk tekent).

Toegevoegde hoogte vloer: Deze afstand heeft geen invloed op de trapboom zelf, enkel op de berekening/plaatsing van de tredes: de hoogte van de vloer onderaan en bovenaan wordt afgetrokken van de totale hoogte om het aantal tredes te berekenen. Eveneens wordt de eerste trede boven deze hoogte van de vloer geplaatst.

Rotatie trapboom : De rotatie van de trapboom (instellingen A en B) laten toe de flens van de U-profielen naar binnen te draaien (naar de tredes toe).
