Een doorsnede van een werkstuk toevoegen

Met dit commando kan u een doorsnede zicht toevoegen aan een positie- of merktekening.

Vooraleer u dit commando start moet u reeds een positie- of merktekening geopend hebben.

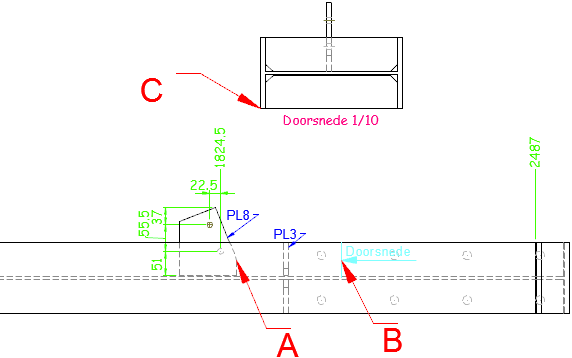

Voor het eerste punt dient u het middelpunt van de doorsnede op het zijaanzicht aan te duiden (punt A op de afbeelding).

Voor het tweede punt dient u het kijkpunt van de doorsnede te selecteren. Dit punt bepaalt dan ook meteen de zichtbeperking vooraan van de nieuwe doorsnede (punt B op de afbeelding).

Voor het laatste punt kiest u de locatie van de nieuwe doorsnede (punt C op de afbeelding).
