Doorsnede van een golfplaat tekenen

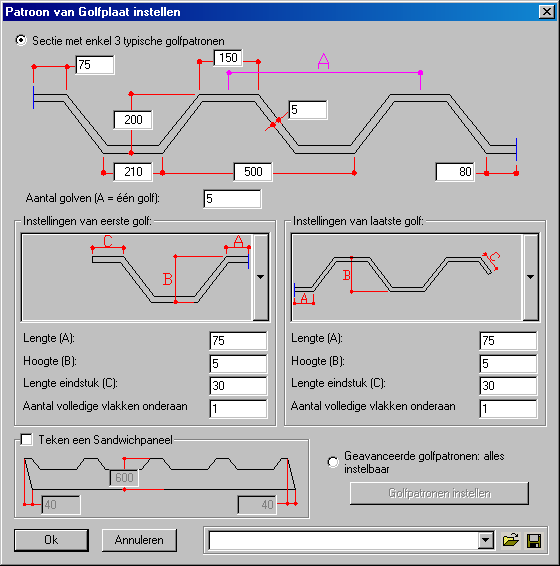

Dit commando zal de doorsnede van een golfplaat of een sandwichpaneel als één polylijn tekenen. Deze polylijn kan u dan gebruiken als doorsnede van een profiel om de plaat te tekenen. U kan 3 soorten golven instellen met behulp van de illustraties. De eerste golf, de laatste golf en de repeterende golven in het midden. Als u meer golven wenst aan te maken, dan moet u onderaan de optie Geavanceerde golfpatronen kiezen.
