Bouten tekenen
Commando : S3d_BoltsOnPlane
Met deze functie kan u snel een reeks bouten plaatsen.
Als u het commando start, dan dient u een vlak op een plaat of profiel te kiezen.
Dit vlak selecteert u door de cursor te bewegen tot binnen het vlak, en dan op de linkermuisknop te drukken.

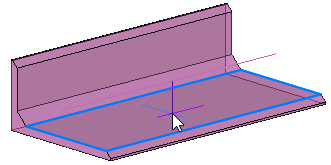

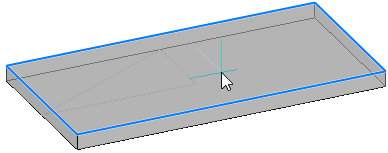

De omtrek van het vlak zal dikker getekend worden om aan te tonen welk vlak u gekozen hebt :
Om een ander vlak te selecteren beweegt u de cursor en drukt u opnieuw op de linkermuisknop.
Om de keuze van het vlak te aanvaarden drukt u op de <Enter> toets.

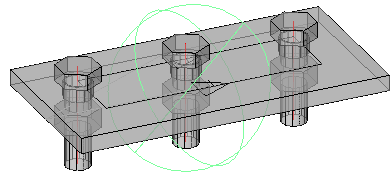

Het resultaat bij selectie van het vlak van een plaat.

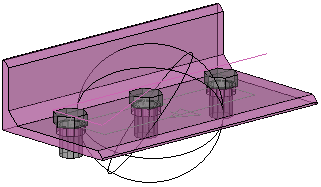

Dit is een voorbeeld van een profiel :
De nieuwe bouten worden in een macro geplaatst.
Daardoor kan u de plaatsing en het aantal bouten achteraf altijd wijzigen met het commando Macro nazien.
Commando : S3d_ArxBolt
Om een enkele bout vrij te plaatsen dient u eerst het element te selecteren dat de bout moet krijgen.
Gebruik dan de cursor om het plaatsingspunt te bepalen. Met één klik op de linkermuisknop tekent u één bout.

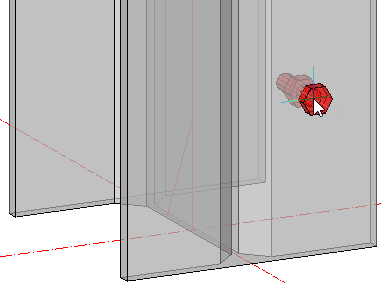

In dit voorbeeld kan je de bout niet in de ziel plaatsen. Om in de ziel te plaatsen moet eerst het zicht naar de ziel gedraaid worden om de bout te kunnen plaatsen.
