Alle macro`s berekenen

 Dit commando hebt u nodig terwijl u geometrische regels aanmaakt.

Het berekent alle macro’s die gewijzigd werden in de gehele tekening (lees: geometrische regels toegevoegd, positie veranderd, ...)

Nadat u een geometrische regel aangemaakt of aangepast hebt dan worden de wijzigingen niet meteen toegepast.

Dat komt omdat het nuttig is pas een berekening te laten maken nadat een groot deel of alle geometrische regels van een element geplaatst werden.

Indien een element niet volledig bepaald werd met geometrische regels, dan laat je aan de computer variabelen vrij over de plaatsing/grootte van een element.

Het is de huidige plaatsing van de elementen die de computer zal proberen te behouden (voor zover mogelijk).

Het kan echter gebeuren dat wanneer je elementen niet volledig bepaald werden en je evalueert, dat er met je element iets onverwacht gebeurt (bijvoorbeeld het element wordt enkele meters verder geplaatst zodat het van je scherm verdwijnt).

Hiervoor is het dus nuttig dat je zelf beslist wanneer de elementen berekend mogen worden, en zonodig met UNDO de berekening ongedaan maken zodat je elementen terug op de originele plaats staan.

We leggen dit probleem nog wat nader uit aan de hand van een concreet voorbeeld:

In dit voorbeeld plaatsen we een plaat naast een profiel.

Het profiel is vast (passen we niet aan). De plaat is flexibel (verplaatsen + aanpassen).

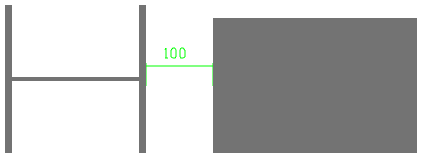

In deze afbeelding werd er maar één geometrische regel geplaatst en dat is de dimensie die u ziet.

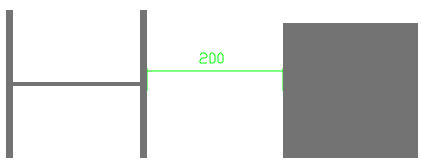

In deze afbeelding werd de waarde van de dimensie veranderd en de macro werd herberekend. Omdat de plaat verre van volledig bepaald werd laten we de computer gokken naar een goede oplossing. In dit geval werd de plaat langer gemaakt, het is ook mogelijk dat de plaat verplaatst zou worden.

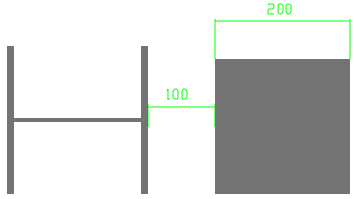

De oplossing: de plaat beter definiëren.

Let op dat het ook mogelijk is dat de plaat in dit voorbeeld in de hoogte of langs het profiel kon verplaatsen. Het gebeurde in dit geval niet omdat de computer probeert de originele plaatsing te behouden. Dit systeem zal niet in alle situatie werken zoals u het verwacht. U mag er dus niet op rekenen dat de plaatsing altijd perfect behouden wordt.

Dit bereken-commando in combinatie met één UNDO commando is wel een handige manier om je oplossing uit te testen terwijl je geometrische regels aan het plaatsen bent.

Zorg er dus voor dat de elementen in uw afgewerkte macro’s vollédig bepaald werden!
