Commando's : S3d_PrPlCut en S3d_AddPrPlCut





We kunnen een profiel of een strip afsnijden tegen een plaat of een profiel. Dit commando is vergelijkbaar met het commando Afsnijden met een lijn. In dit commando wordt een ander element als lijn beschouwd.

We activeren het commando, Parabuild vraagt het profiel dat u wil afsnijden of verlengen: We duiden P1 aan. De plaat of het profiel dat de snijlijn bepaalt: P2 aanduiden.

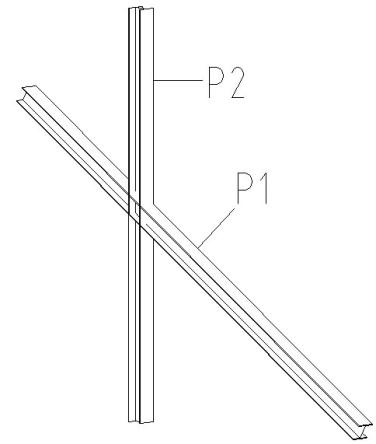

Te snijden profielen

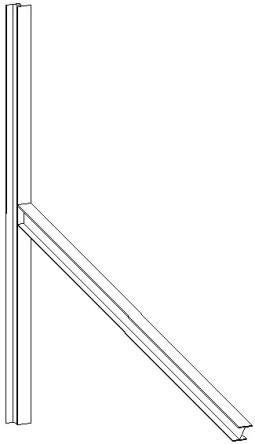

Resultaat



Het te snijden profiel (P1) wordt automatisch verlengd i.p.v. verkort wanneer het profiel niet tot aan het andere profiel komt.
