Afgeschuinde plaat

Elementen manipuleren ››
Parent Previous Next

 Afgeschuinde platen zoals schotten kunnen met dit commando gemakkelijk gemaakt worden.

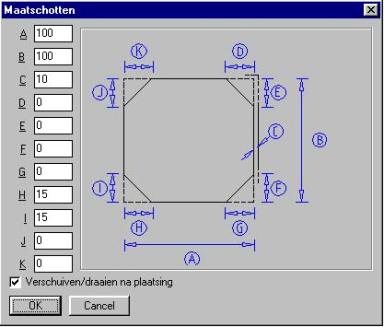

Na het commando te activeren verschijnt het volgende dialoogvenster:





Alle 4 hoeken van de plaat kunnen naar wens ingesteld worden.

C is de dikte van de plaat.



Na het geven van het plaatsingspunt verschijnt het draaien/verplaatsen dialoogvenster. Dit dialoogvenster wordt later in de cursus onder het commando draaien/verplaatsen uitgelegd.
